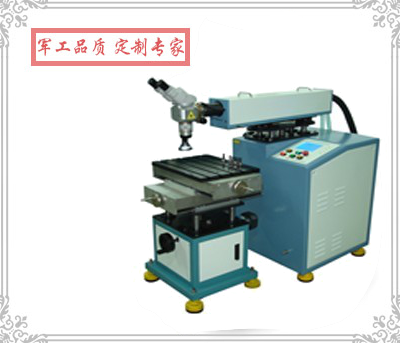

FQC-W-XY 激光焊接机
上传时间:2014-04-28
FQC-W-XY 激光焊接机
  产品简介
  FH-W-XY通用型自动激光焊接机引进德国焊接机技术研制生产的激光焊接机。焊接效率高、效果好、操作简单方便,主要采用电脑编程,完成自动或半自动的点焊、对接焊、叠焊、密封焊,完成复杂的平面直线、圆弧及任意轨迹的焊接。

  此设备可根据客户要求订制。

  机器特点
  激光焊接机焊接频率最大可选用50-100Hz,线速度可达18mm/s,大大提高了焊接效率和焊缝质量。可配四维滚珠丝杠工作台,采用进口伺服控制系统,含有旋转工作台,可以焊圆柱形物体及其它各类形状的物体,适用范围广,精度高,速度快。电流波形任意调整。

  应用范围
  碳钢、普通合金钢、不锈钢、不同钢材之间的激光焊接、不锈钢-低碳钢,416不锈钢-310不锈钢,347不锈钢-HASTALLY镍合金,镍电极-冷锻钢,不同镍含量的双金属带、钛、镍、锡、铜、铝、铬、铌、金、银等多种金属及其合金,及钢、可伐合金等合金的同种材料间的焊接。铜-镍、镍-钛、铜-钛、钛-钼、黄铜-铜、低碳钢-铜等多种异种金属间的焊接。

  手机电池、首饰、电子元件、传感器、钟表、精密机械、通信、工艺品等行业种广泛应用。


  技术参数:

FH-200-XY

FH-400-XY

参数名称

参数值

参数值

最大激光功率

200W

400W

激光峰值功率

9KW

12KW

激光波长

1064nm

1064nm

最大单脉冲能量

90J/10ms

110J/10ms

脉冲宽度

0.3-20ms

0.3-20ms

连击频率

1-100Hz

1-100Hz

泵浦源

氙灯

氙灯

冷却方式

水冷

水冷

焊点大小

0.2-2mm

0.2-2mm

焊接深度

0.1-3.5mm

0.1-3.5mm

瞄准定位

红光(可选CCD放大监视系统)

红光(可选CCD放大监视系统)

控制电脑

CPU:SLE1300 内存:1G 硬盘:160G 显示器:19”液晶

CPU:SLE1300 内存:1G 硬盘:160G 显示器:19”液晶

软件系统

WINXP + CNC2000专用焊接软件

WINXP + CNC2000专用焊接软件

工作台行程

400mm X 300mm

400mm X 300mm

运动速度

≤300mm /s

≤300mm /s

主机耗电功率

≤12KW

≤12KW

电力需求

三相380V±5% / 50Hz / 60A

三相380V±5% / 50Hz / 60A

使用环境

洁净无尘,无震源,13℃-28℃,湿度5%-75%

洁净无尘,无震源,13℃-28℃,湿度5%-75%

耗  材

氙灯、滤芯、保护镜片、水、电

氙灯、滤芯、保护镜片、水、电

可选 配 件

防激光眼镜

防激光眼镜

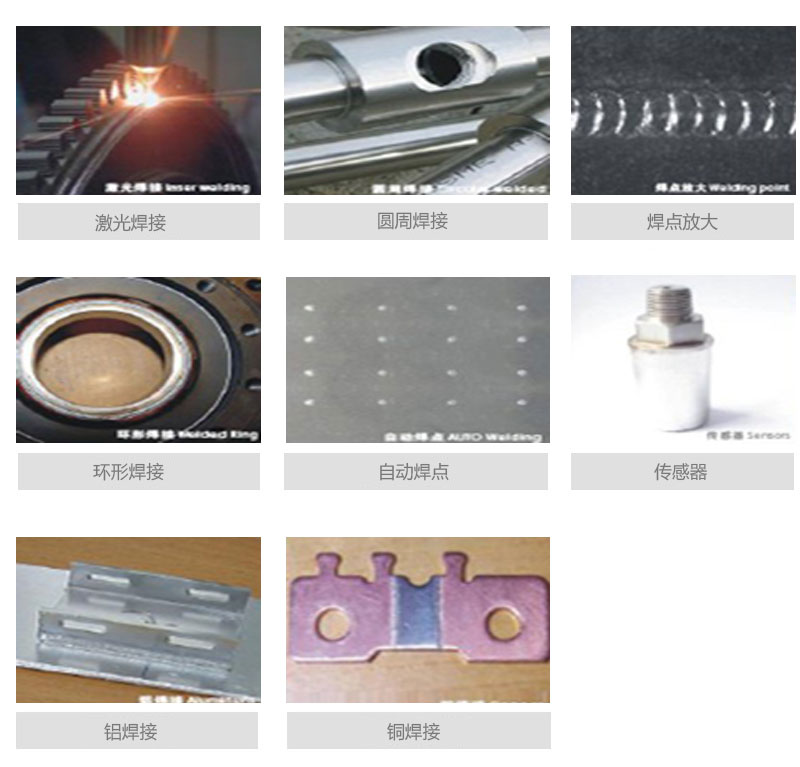

  样品展示:



 服务承诺

  沈阳飞捷激光科技有限公司是国内最早开展打标机研制与生产的军工企业之一,有为国内多家军工企业提供打标机的现场经验,有充分的技术保障能力做好服务支持工作。
  所提供产品是在通过国家军用标准考核验收的生产线上生产,技术工艺先进稳定。
  企业常年备有该机的各种零部件,完全能够保障相关设备的配件供应与维修服务。
  企业提供产品相关的使用培训和计算机打标软件的编辑、设备的操作、调试、日常保养和一般故障的判断和维修。
  产品免费保修1年,以后长期提供维修服务,只收材料费;在接到客户维修需求后,如电话沟通不能解决问题,24小时内提供上门服务,绝不让客户影响生产。
  供货方承诺长期提供免费的软件升级服务,终身的产品维修服务和技术支持服务。
  我们有15年的专业配套经验,特别是多年为军工、汽车、石化装备、仪器仪表等企业配套的成功经验,使飞捷的产品和服务值得信赖。
  沈阳激光打标机供货方负责对设备安装调试并负责对操作人员进行相关技术培训,时间双方商定。
