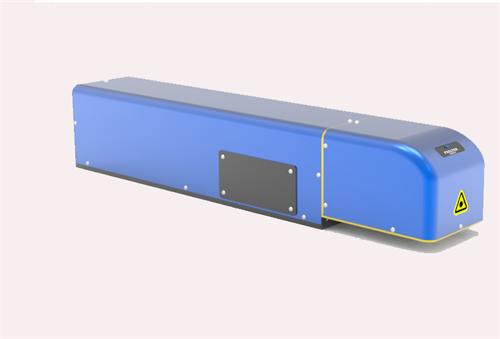

动态聚焦控制系统
金属材质，高端制造应用；
配备自主软件套件，轻松应对3D 曲面应用；
3D曲面工作范围可变：100×100×20 mm至600×600×80mm
注：3DS软件为选配
硬件优势
针对不同激光器进行光学设计，光损小，效能提升20%；动态轴标配THK高速导轨，响应速度快；Pro系列标配CTI高速数字振镜稳定性更高。
软件优势
软件端口开放，可根据设备或生产线需求进行定制；
选配3D标刻软件，可轻松实现曲面打标和3D浮雕。
技术支持
自主软硬件设计，可提供快速全面的技术支持；技术平台开放，可高效完成设备集成；同等配置或价位，设备效率最高。
客户服务
首次采购可提供上门技术培训；
可为客户进行技术工程师的厂部培训。
相关参数
|
电源参数 |
控制卡参数 |
环境要求 |
|
输入电压 |
170~264VAC |
输出接口 |
XY2-100协议 |
工作温度 |
0℃ ~ +40℃ |
|
输出电压 |
24VDC |
输入接口 |
USB数据通讯接口 |
储存温度 |
-10℃ ~ +60℃ |
|
额定输出电流 |
10A |
激光器控制 |
各种光纤激光器 |
湿度 |
≤75% 无结露 |
|
振镜参数 |
光学参数 |
|
工作偏转角( °) |
±11.25° |
激光介质 |
YAG |
|
重复标刻精度 (urad) |
8 |
波长(nm) |
1064 |
|
最大增益漂移(ppm/K) |
100 |
镀膜 |
抗反射膜 |
|
最大位置漂移(urad/K) |
30 |
通光直径 (mm) |
20 |
|
8小时连续工作漂移(mrad) |
0.5 |
结构参数 |
|
最大加工速度(字符/s) |
350 |
重量 (Kg) |
12 |
|
小步长阶跃响应时间(ms) |
≤0.4 |
尺寸 L×W×H (mm) |
800×150×156 |
|
幅面和光斑直径 |
|
工作范围(mm) |
100×100x20 |
200×200x40 |
300×300x60 |
400×400x60 |
500×500x60 |
600×600×80 |
|
光斑直径1/e2(mm) |
0.014 |
0.022 |
0.031 |
0.040 |
0.049 |
0.058 |
适用材料：
手机按键、透光按键、集成电路（IC）、金属制品，塑胶制品等材料
应用行业：
塑胶、电子通讯、精密五金、饰品、电工电器、汽车配件、仪表仪器、卫浴洁具、眼镜钟表等行业
3D曲面激光打标机动态聚焦控制系统结构图
